Niveau d’eau automatique compact

Niveau d’eau automatique compact

Niveau d’eau automatique compact est un kit complet qui permet d’ajuster le niveau d’eau du bassin à un seuil définit. Préconisé lors de l’utilisation de filtres en mode gravitaire qui requiert un niveau d’eau constant pour fonctionner correctement.

Ce kit est composé de 3 éléments :

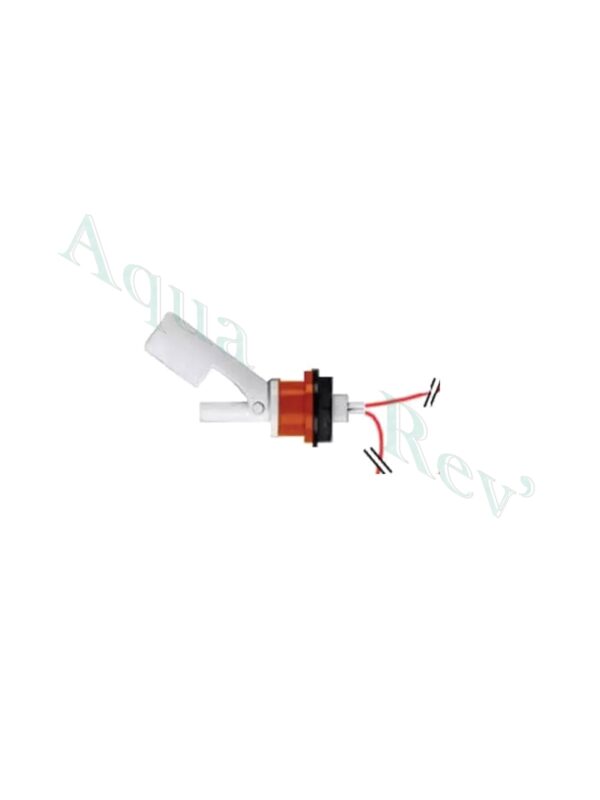

• Le détecteur de changement de niveau d’eau

Ce détecteur compact sous forme de doigt articulé peut se fixer facilement dans le filtre ou sur un support quelconque. Equipé d’une bague en silicone pour l’étanchéité, il peut aussi être monté dans un trou de 22 mm d’une paroi. Le détecteur se déclenche quand une baisse du niveau d’eau d’environ 5 mm est atteinte. Le détecteur est composé d’un flotteur (cylindre blanc), constitué en polypropylène avec 2 câbles de raccordement de 50 cm.

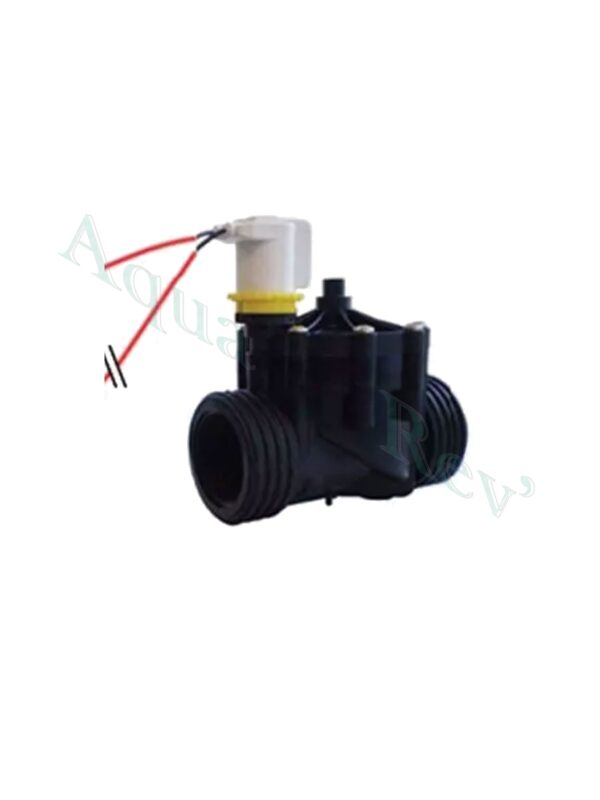

• L’électrovanne

L’électrovanne comprend une entrée pour l’arrivée d’eau du réseau (via un tuyau d’arrosage ou PVC par exemple), une vanne commandée électriquement et une sortie pour faire l’appoint d’eau (également avec un tuyau d’arrosage ou PVC). Elle supporte une pression max. de 6 bars et doit être alimentée en 24v. Elle est équipée de 2 câbles de raccordement de 50 cm et d’un bypass pour l’hivernage par exemple.

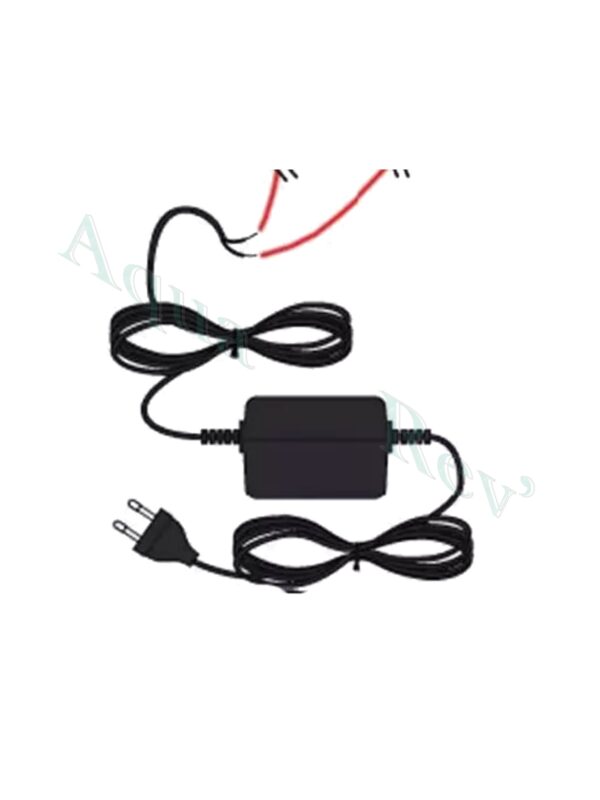

• Le transformateur

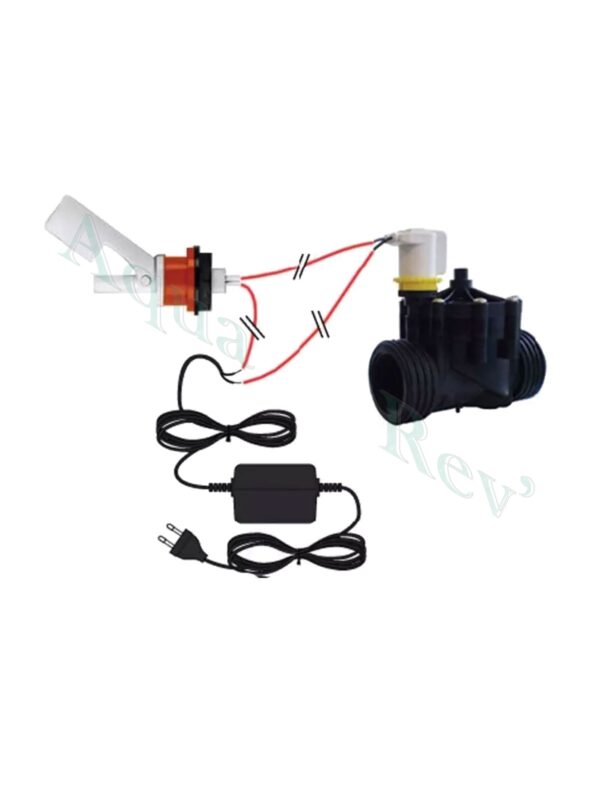

Transformateur de 24v pour alimenter le circuit électrique composé du détecteur et de l’électrovanne (voir illustration pour le raccordement)

Principe de fonctionnement

• Quand le flotteur est en haut (comme sur l’image) immergé dans l’eau, au niveau d’eau à maintenir, cela équivaut à un interrupteur ouvert donc aucun courant ne peut passer dans le circuit électrique et l’électrovanne est fermée. Dans ce cas le niveau d’eau est correct.
• Quand le niveau d’eau descend et que le flotteur se retrouve à l’horizontale en contact avec son support, cela équivaut à un interrupteur fermé donc le courant passe dans le circuit électrique et l’électrovanne est ouverte. dans ce cas l’eau du réseau est versée dans le bassin pour faire le plein d’eau.
• Progressivement le flotteur remonte en même temps que le niveau d’eau et dans une amplitude de 5 mm environ, il reprend sa position initiale et coupe donc le circuit électrique (interrupteur ouvert) et l’électrovanne s’arrête. L’eau a retrouvé son niveau.
• Le cycle est complet.

Les 3 éléments peuvent être commandés séparément.
